智能創新驅動解決方案，助力LNG生產企業卓越運
時間：2016-06-16 15:50
來源：
作者:jiangna
（特約記者 水思源）經歷了十二五期間的高速發展，液化天然氣（LNG）行業逐漸步入調整期，行業內的競爭也日趨激烈。作為行業中的“有識企業”大慶中瑞天然氣有限公司開始向精細化生產轉型，不斷地在細節處精耕細作，以期能在這場高烈度行業產能優化進程中占得先機。大慶中瑞于2015年底成功投產的日產15萬方天然氣的高效生產線，便是其追求卓越的經典一役。
冷寂壓縮機
系統穩定性是直接影響LNG生產企業經濟效益的關鍵要素
在LNG生產中，天然氣液化單元是生產裝置的核心，而冷劑壓縮機是天然氣液化單元，是整個天然氣液化生產過程中最重要的裝備。同時冷劑壓縮機自身與其他設備配合運行的穩定性，又決定了整個LNG液化工廠的生產效率與經濟效益。
在實際工作中，每臺冷劑壓縮機都要與一臺電機配合使用。由于技術需求與電網容量方面的限制，電機的啟停需要在工頻和變頻之間頻繁切換。但電機啟停時所產生的電流會對電網造成沖擊，并對電機自身及其相關機械組件造成磨損，進而對系統整體的穩定性和使用壽命產生極大影響。
因此，大慶中瑞選擇了同步投切技術，以期實現電機工頻與變頻運行的無擾平穩切換，從而全面提高系統的穩定性。同步投切是變頻器與工頻電網之間相互切換的紐帶，變頻器利用鎖相環技術，使輸出電壓的 頻率、相位、幅值跟蹤電網電壓并保持一致，以進行平穩切換，是一種專為需要在工頻和變頻電源之間頻繁切換的系統量身定做的解決方案。
在同步投切方案中，變頻器與同步投切系統扮演著同樣重要的角色。如果變頻器質量不過硬，或同步投切系統解決方案不夠完善，均會導致投切失敗。結果不但會影響電機正常啟動，導致天然氣液化單元無法正常工作，生產停滯時間可能長達2小時之久，嚴重影響LNG產量和生產企業的經濟效益，甚至還可能對系統內其他設備造成損傷，降低系統整體的可靠性和穩定性。
強強聯手，助力大慶中瑞LNG生產線項目實現高效運轉
大慶中瑞在2015年12月底投產的日產15萬方天然氣的高效生產線項目，運轉至今尚未發生投切失敗的現象，實現高效運轉，在行業內獲得眾多好評，成為業內經典案例。早在立項之初，大慶中瑞進行了一系列的調研工作，經過仔細的比較分析和反復的權衡，最終選擇了在國際油服和LNG工程領域享有盛譽的山東杰瑞集團對該項目進行總包。在杰瑞集團的設計方案中，聯合合康變頻為大慶中瑞度身定制的“一拖二”同步投切系統智能創新解決方案，主要用于控制與冷劑壓縮機配套的無刷勵磁同步電機。此舉不僅保證了變頻器與電機系統運行安全穩定，還為大慶中瑞帶來了切實的經濟效益。
揭秘合康變頻同步投切系統智能創新解決方案
作為助力大慶中瑞LNG生產線實現高效運轉的幕后英雄，合康變頻提供的同步投切系統智能創新解決方案可謂功不可沒。
一鍵式智能控制在合康變頻所設計的“一拖二”同步投切智能創新解決方案中，用戶只需按下啟動按鈕，就可以實現系統工/頻、頻/工之間的無擾平穩切換，無須停機。電機軟啟動模式，亦能避免電機啟動時大電流給供電系統和拖動系統帶來的不利影響，便于系統維修及維護，降低維護費用，延長設備使用壽命，以及系統整體的安全性與可靠性。
降低成本，精準控制 “一拖二“，顧名思義，即僅用一臺合康HIVERT-T06/130高壓變頻器，實現對兩臺電機的控制，非常適合在成本控制方面精打細算的客戶。此外，HIVERT-T06/130高壓變頻器在控制方面采用專為同步電機特殊設計的主控板，依靠參數設置可控制0-6Hz內定子側電流值，降低了同步電機無勵磁電流運行時的感性無功電流，提高了啟動轉矩。同時，由于同步電機的無功電流僅在電機和變頻器間流動，不進入電網，因而無須對電機的勵磁電流進行精確的控制。
卓越的集成能力 在合康變頻完成的“一拖二”同步投切項目中，除了產品精準定位客戶需求、質量過硬、系統設計方案勇于創新以外，合康強大的系統集成能力也是大慶中瑞項目成功的重要因素之一。合康團隊憑借過硬的技術、豐富的工程經驗以及客戶至上的服務精神，克服了項目執行中的時間、場地等諸多限制條件，交出了一份令客戶滿意的答卷，為大慶中瑞LNG高效生產提供了堅實的保障。
2016年是十三五規劃的開局之年，中國能源結構改革已悄然拉開帷幕，作為清潔能源家族的重要成員，LNG產業責任重大。大慶中瑞，為身處重大歷史轉折期和機遇期的LNG產業樹立了一個優秀的典范。LNG產業中的眾多企業，如能像大慶中瑞一樣，從自身實際需求出發，攜創新之利，善轉型之事，輔以強援，則中國能源之騰飛，指日可待。
無刷勵磁同步電機

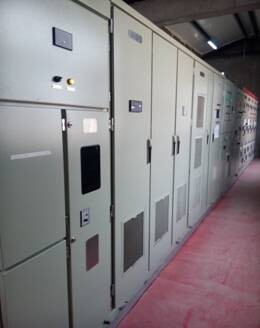

變頻器室
