為了 加 強 鉆 井過 程 中 的 安全 管 控， 特別 是 超 深 水和高溫高壓惡劣環境下的安全作業，石油行業正尋找各種方法，迫切需要一種能及時探測鉆井作業過程中早期井的有效方法。科里奧利（Coriolis）技術能提供實時、準確及可重復的泥漿流量與密度測量，已證明能對早期偵測井控事件。該技術有助于提高鉆井作業安全和鉆井施工效率、減少非生產時間和盡快投入首次生產。以下重點介紹哈里伯頓應用該技術的相關情況，以便業內更好的了解該技術。

科里奧利測量技術

偵測小的流量變化對探測早期井涌和有效實施井控至關重要，實踐證明，傳統技術如槳式流量測量或計量罐體積預測，準確性可能嚴重受制于溫度、密度和粘度變化的影響，這種測量方法使作業者信心降低，對預計的流量和密度偏差增加了反應時間。科里奧利技術的引入對鉆井期間返出泥漿的測量非常有用，它能探測小的流量和密度變化，變化源自水侵或氣侵或井漏，這預示著地層發生了變化或井存在失控風險。

科里奧利技術能提供更高精度的、可靠和可信的實時質量、體積和密度數據。測量傳感器也能監測泥漿密度變化，連續、可靠和準確識別返出泥漿的密度偏差，這種偏差后續可能影響井控安全。實時數據被匯集到鉆機的控制系統，顯示帶有內置報警功能的動態圖形。由于該技術的傳感器可以提供一個直接的質量流量測量，可測量油、水，也能測量合成基泥漿，無論泥漿伴有加重劑或化學添加劑，測量效果同樣很好。

測量儀非機械和堅固性的設計使其特別適用于含顆粒流體的測量。傳感器使用中，管體的剛性對測量的可靠性至關重要，如果管子的剛性因腐蝕、磨損或高壓而使其發生變化，測量的精度可能會受到影響。由于磨損或其它有害因素的影響，一些傳感器具有原位驗證管子剛性的功能，在不中斷測量進程的情況下檢測管子可能出現的變化，從而使測量精度更有保證。 測量儀安裝應用

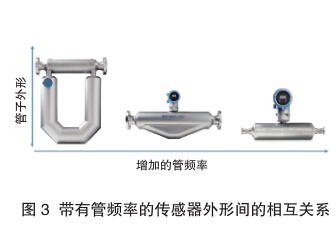

該 技 術 在 鉆 井 現 場 的 應 用 效果取決于合適的安裝位置、傳感器類型和尺寸的選擇。測量儀的安裝應確保管子內始終被液體充滿，管子的方向應當能使巖屑從傳感器中排出，促使氣泡水泡快速離開測量儀，圖 1 和圖 2 分別給出了一個典型的常規鉆井和控壓鉆井中測量儀的方向。為了最大限度地減小流體對測量儀管子的腐蝕和磨損，考慮到一個保守的最大 5m/sec.（15ft/sec.）的流量，測量儀的尺寸應以此來選擇。然而，實際上許多作業者大都超過了上面給出的限值，使用鉆機自帶的測量儀核實來確定是否腐蝕已經開始。在夾雜氣體的環境下，科里奧利傳感器的結構設計對測量性能有很大影響，一種低頻雙管 U 形傳感器能獲得最佳的測量精度。如圖 3左側給出的外形設計，直管傳感器（中左側） 測量流量和密度誤差較大，這說明為什么鉆井作業中常會看到U 形傳感器在使用。 現場經驗

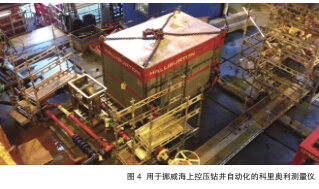

哈里伯頓公司廣泛使用科里奧利測量儀，多用于井控和控壓鉆井項目中的自動化控制。圖 4 展示了一個典型的用于北海海上鉆井安裝的測量儀，它是控壓鉆井系統的重要組成部分。哈里伯頓所用的測量儀通常建造在棧板上，以確保最佳的擺放和朝向，棧板設計可以降低讀數的不穩定性，或因安裝角度或擺放不合適而導致的不可靠數據。幾種參數如驅動增益、管頻率、流體密度和流量用來核實海上平臺的測量儀， 這些信息可確保磨損、 堵塞、或多相流問題能被早期偵測，以贏得策劃和采取正確措施的時間。畢竟氣體還是要流過傳感器，與向循環系統以體積計量泵入的流入信號相比較時，該測量儀能提供可靠的讀數。

在流動走勢的末端可以看到測量儀是如何受少量氣體影響的，驅動增益 100% 飽和時段恰逢密度有個小的下降，這表明測量儀中有氣體存在。該公司也使用科里奧利測量儀進行單獨的流量檢測，如安裝時看到的為常規鉆井安裝的測量儀。對于井控應用來說，最重要的是為所鉆井段安裝一個合適尺寸的測量儀。同樣，對于一種特定流體的測量儀，測量的準確性很大程度上取決于其內的流動參數，為了保持流體流過測量儀，充足的靜水頭（靜液壓力）也非常重要。對于控壓鉆井來說，北海所鉆的井多數為 121 /4 ″或更小井徑的井段，這樣 6″或更小尺寸的科里奧利測量儀可以提供最佳的測量效果，使用較大尺寸的測量儀測量同樣井徑的井段會降低測量精度。

斯堪的納維亞半島近海的控壓鉆井常常要求在非常窄的壓力窗口范圍內進行鉆井作業，地面回壓一個小的波動就可能迅速引起不必要圖 3 帶有管頻率的傳感器外形間的相互關系圖 4 用于挪威海上控壓鉆井自動化的科里奧利測量儀的涌入或井漏；為了快速識別井下工況的變化以及能迅速降低安全風險，采用科里奧利測量技術是非常必要的。

控壓鉆井期間當鉆入新地層時，地層穩定性測試和確認真實的地層孔隙壓力取決于高精度的、實時的密度和流量測量，而傳統的循環罐液面指示浮標的測量方法會導致 10 分鐘的延遲，到那時一個大的泥漿增量或漏失可能已經導致井控問題，會使鉆井周期拖延。通過使用科里奧利技術采取的實時監測，對于密閉循環的控壓鉆井來說，在井控能力和鉆井效率兩方面都取得了顯著收益。

目前，科里奧利流量和密度測量已成為控壓鉆井和常規鉆井的關鍵組件，它能提供返出泥漿的精確測量，快速識別潛在的井控事件，使鉆井作業更安全更有效。使用多變量科里奧利測量儀，即質量、體積和密度測量，也包括使用診斷參數如驅動增益，能進行有意圖的測量，甚至有氣體存在時也能進行精準測量。科里奧利測量儀在這方面的應用能持續為司鉆和錄井工提供有價值的洞察力，提高鉆井效率和作業安全。
